Гидрозамок П-788 А (541.08) Купить в Уфе с доставкой по России. Гидрозамок П-788-А (541.08.00) применяется в гидроприводах строительно-дорожных машин и машин, используемых в коммунальном хозяйстве.
Предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления – в обратном.

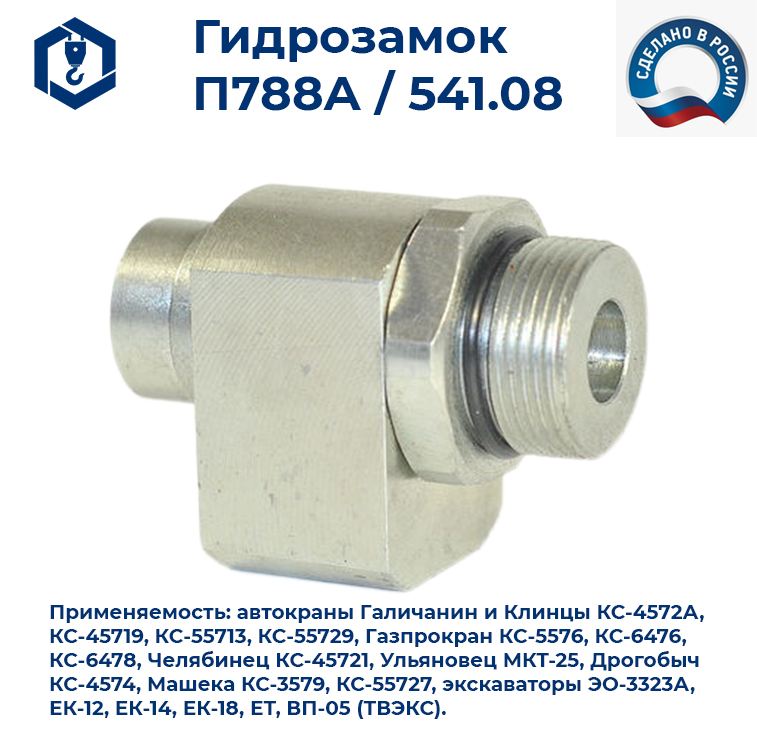

Гидрозамок опоры П788А
Гидрозамок односторонний П788А предназначен для свободного пропускания рабочей жидкости в прямом направлении, а при подаче давления управления — в обратном направлении в гидросистемах строительных, дорожных и коммунальных машин. Изготавливаются по ТУ 4144-014-00239882-2007.
Технические характеристики
| Наименование | Значение |
| Канал управления: | 1 |
| Условный проход, мм: | 8 |
| Давление на входе, номинальное, МПа (кгс/см2): | 25 (250) |
| Давление на входе, максимальное, МПа (кгс/см2): | 32 (320) |
| Давление на входе, минимальное, МПа (кгс/см2): | 0,5 (5) |
| Давление управления, максимальное, МПа (кгс/см 2): | 10 (100) |
| Давление управления, минимальное, МПа (кгс/см 2): | 0,2 (2) |
| Давление открывания, МПа (кгс/см 2): | 0,06±0,015 (0,6±0,15) |
| Отношение площадей поршня управления и клапана: | 3,3 |
| Объем камеры управления, см: | 1 |
| Расход рабочей жидкости, номинальный, л/мин: | 16 |
| Расход рабочей жидкости, максимальный, л/мин: | 25 |
| Внутренняя герметичность в основных гидролиниях: | Утечки не допускаются |
| Внутренняя герметичность в гидролинии управления: | 50 |
| Масса, кг: | 1 |
Габаритный чертеж гидрозамка П788А
Обозначение на принципиальной гидравлической схеме
